BLED-9103LED防爆灯

发布时间:2016/11/18 11:12:49

 返回上一页>>

产品说明
BLED-9103 LED防爆灯
BLED9103适用环境
1.BLED9103LED防爆灯产品广泛适用于石油开采、炼油、化工、军工、船舶、电力等危险环境及石油平台、油轮等防爆场所作固定工业照明。
2.适用于防护要求较高、潮湿的场所、含有腐蚀爆炸性气体以及非导电性粉尘场所;
3.适用于爆炸气体环境的1区、2区场所;
4.适用于可燃性粉尘环境22区、21区、22区;
5.适用于IIA、IIB类爆炸性气体环境;
6.适用于T1-T6的一区和二区温度组别。

BLED9103产品特点
光源模块 采用美国CREE高亮度LED光源,配合高效率恒流驱动电源,比气体放电灯节电达60%;
LED组件全部密封,防水防尘,无需内部清洁和维护;
优选进口芯片,具有优异的光通维护率及高光效,采用表面贴装技术(SMT),大幅度提高导热性能,精心设计蜂窝状配光结构,有效提高灯具的效率。
电源模块 采用恒流驱动,具有短路、过压保护功能;
具有优良的电磁兼容性,不会对其他电源、输电网络造成任何干扰,电源自身具有优良的抗电磁干扰能力;
具有宽电压兼容特性,容差20%电压波动;
驱动电源采用封胶工艺,确保元件不受腐蚀;
高效率恒流驱动电源配合智能型功率调整器;
采用国示品牌台湾明纬电器,功率因数达0.98,多重保护,稳定性及寿命居行业之首。
散热模块 精心设计三腔独立结构,确保各电子元器件稳定工作;
精心设计具有空气导流结构的散热导风槽,借助空气流动带走热量,确保LED光源的使用寿命;
精心设计独立的电源腔结构,电路基板紧贴铝合金壳体,可将点热源瞬间转换为面热源,散热面积成倍增加,利于热量迅速分散,提高散热效率;
防爆灯外壳采用铝合金高压铸造成型,表面经抛丸后高压静电喷塑,有效提高了壳体的散热性能;
高效散热器有效解决因温升导致LED光衰问题,从而保证LED寿命达到10万小时。
整灯结构 采用ⅡB级防爆结构及IP66防护等级,具有优异的防爆性能;
采用高硼硅钢化玻璃,可耐受高能量的冲击;
全部外紧固件及其附件均采用高防腐蚀性能的不锈钢材料制成;
灯具可另配置防爆应急电源装置,当供电网络突发故障正常照明停止后,灯具能在瞬间自动切换到应急照明状态;
可采用吸顶式、侧壁式、护栏式等多种安装方式,照射角度可根据环境需要大范围调节;
外露紧固件采用高防腐性能的不锈钢材质。

BLED9103技术参数
防爆标志: ExdⅡBT6 色温: 5500K
额定电压: AC 110~240V 显色指数: Ra>70
光源: LED光源 防护等级: IP66
发光效率: ≥110lm/W 防腐等级: WF2
额定功率: 20W、30W、40W、50W 引入口规格: G3/4”
功率因素: >0.9 外形尺寸: 295×211×145

BLED9103配装光源
订货编号 光源 功率(W) 光通量(LM) 使用寿命(H) 温度组别
BLED9103-L20 LED 20 2100 100000 T6
BLED9103-L30 LED 30 3150 100000 T6
BLED9103-L40 LED 40 3800 100000 T5
BLED9103-L50 LED 50 4750 100000 T4

BLED9103LED光源特性
发光效率高 荧光灯50~80lm/W,高压钠灯80~120lm/W,金卤灯光效为60~80lm/W,大部分的耗电变成热量损耗。LED光效可达到90~120lm/W,而且其光的单色性好、光谱窄,色温可选定,显色性好。
耗电少 LED单颗功率1~3W,采用直流驱动,单管驱动电压3~3.5V,电流0.35~1A,反应速度快,可高频操作。同样照明效果的情况下,耗电量是白炽灯泡的八分之一,荧光灯管的二分之一。
使用寿命长 普通光源采用电子广场辐射发光,灯丝发光易烧,热沉积,光衰减等缺点。采用LED光源体积小,重量轻,环氧树脂封装,可承受高强度机械冲击和振动,不易破碎。理论寿命达10万小时,可以大大降低灯具的维护费用,避免频繁换灯。安全可靠性强
冷光源,无热辐射,能精确控制光型及发光角度,光色柔和,无眩光;不含汞,钠元素等可能危害健康的物质。内置微处理系统可以控制发光强度,调整发光方式。
有利于环保 LED为全固体发光体,耐震,耐冲击不易破碎,废弃物可回收,没有污染。
使用成本低 LED光源比传统光源价格稍高,但是用一年时间的节能可收回光源的投资,LED属于免维护光源,可节省以后几年的维修费用,大大降低了使用成本。

LED光源与其他光源节能比较
项目名称 BLED9103-L20 高压汞灯160W BLED9103-L40 金卤灯70W
额定功率(W) 20 160 40 70
额定光通量(lm) 2100 2560 3800 5500
使用寿命(h) >100000 3000 >100000 10000
耗电量kwh(数量100台工作一年每天点灯12小时计算) 8760 70080 17520 30660
节能效果 光通量相识,省电80%,寿命延长10倍,省去换光源的烦恼,减少维护费用,降低输配电系统损耗。

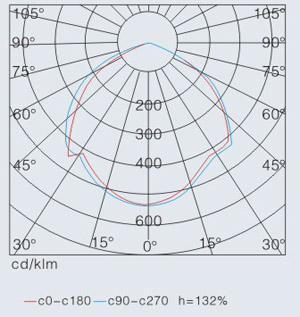

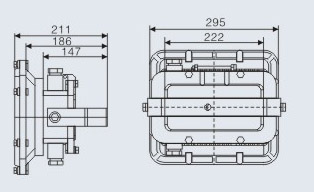

外形尺寸 配光曲线

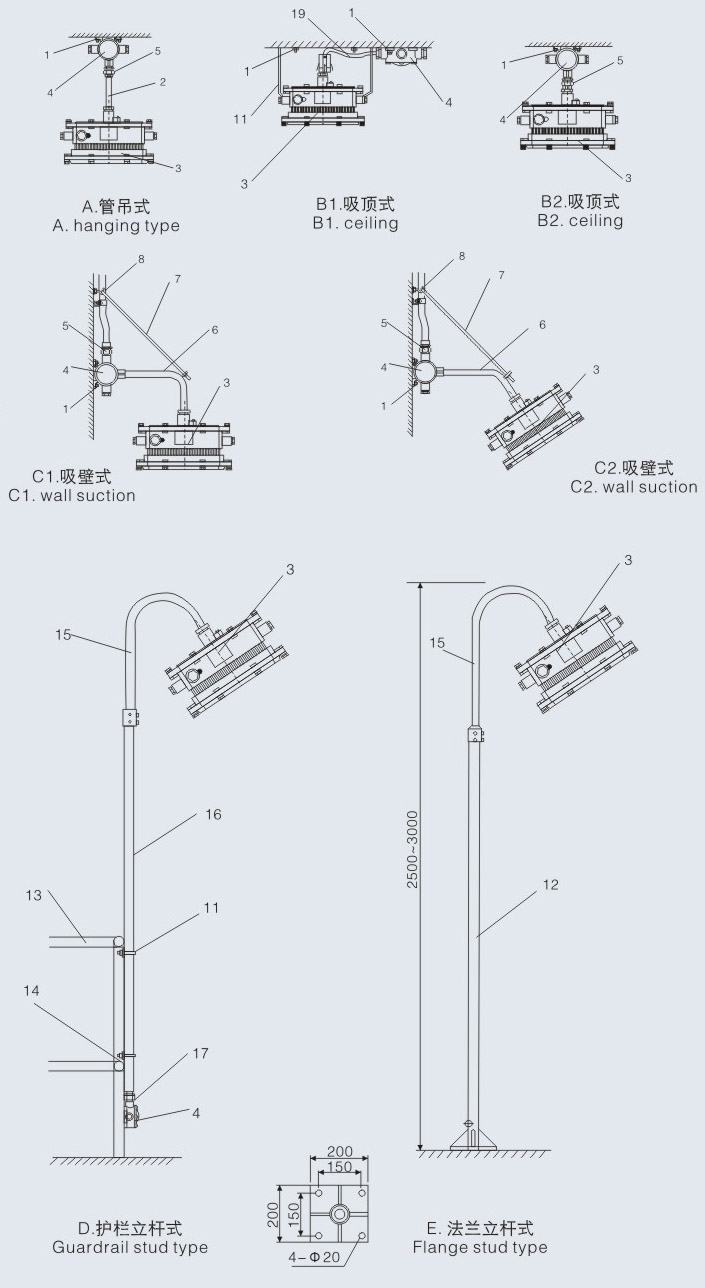

安装尺寸

序号 名称






序号 名称
1 螺栓(用户自备) 10 吸顶接线盒
2 DN20吊管 11 管卡
3 BLED9103免维护LED防爆灯 12 DN32法兰立杆
4 防爆接线盒(用户另购) 13 护栏(用户自制)
5 防爆活接头(用户另购) 14 固定支架(用户自制)
6 90°弯管 15 DN25弯管
7 拉杆及螺母 16 DN8护栏直杆
8 钩钉 17 DN20防爆连通节
9 120°弯管

服务承诺
        感谢购买我厂防爆产品,本公司产品严格按照ISO9001:2008质量保证体系进行质量控制,产品在合同质保期内实行质量三 包。BLED9103-L50严格按照国家标准设计生产,所有原材料及配件均选用优等品。实行七年保用,质保期内在正常使用条件下,出现一切质量问题我方 将及时给予维修或更换。所供产品在质保期内如出现质量问题,维修费用由我司承担。
        凡出现质量问题的产品现场无法拆卸或是大型工程项目的,我公司可根据现场情况在4小时之内制订维修方案,本地区内4个小时之内、浙江省内12小时之内、浙江省外3个工作日之内到达现场进行维修。
