BT35-11防爆轴流风机 发布时间：2016/11/14 15:09:27
返回上一页>> |
| 产品说明： |
BT35-11防爆轴流风机
适用环境及用途
1.1区、2区爆炸性气体场所；
2.ⅡA、ⅡB类T1～T4组爆炸性气体或蒸气环境；
3.适用于石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险环境；
4.作为通风、换气及实验室内空气的流通与更新只用。

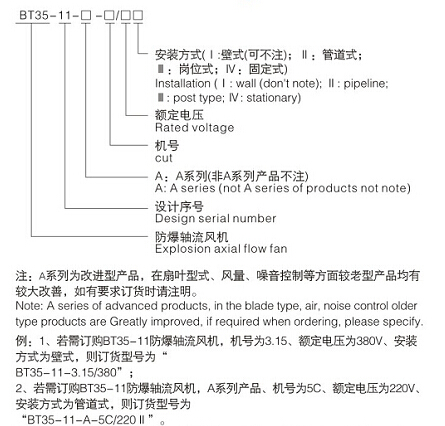

产品型号含义
一般参数
1、执行标准：GB3836.1、GB3836.2、IEC60079
2、防爆标志：ExdⅡBT4
3、额定电压：AC 220/380V
4、引入规格：G3/4"
5、适用电缆外径：8~14mm
结构特性
1.防爆轴流风机由防爆电机、扇叶。风筒等部分组成；
2.扇叶采用了大弦长、空间扭曲、倾斜式结构宽叶片，使其在较低转速驱动的前提下，也能达到所需风量、风压；
3.叶轮结构为可调整式，可根据用户及使用场所的出风要求进行适当调整，可以在同一安装位置实现反双向通风，现场安装和使用带来便利；
4.噪声低，能耗低，防爆防腐性能好；
5.安装方式灵活多样，有壁式、管道式、岗位式、固定式；
6.叶轮转速（或电机功率或风量）可根据用户要求选配；
7.钢管或电缆布线。
*要求带百叶窗时请注明。
详细技术参数
|
机号
|
转速r/min
|
叶片角度
|
风量m3/h
|
风压Pa
|
配用电机
|
A声级
|
|
型号
|
功率(kw)
|
|
2.8
|
2900
|
35
|
3202
|
232
|
YSF-6322
|
0.25
|
75
|
|
1450
|
35
|
1605
|
60
|
YSF-5024
|
0.04
|
62
|
|
3.15
|
2900
|
35
|
4545
|
294
|
YSF-7122
|
0.55
|
79
|
|
1450
|
35
|
2273
|
74
|
YSF-5624
|
0.09
|
65
|
|
3.55
|
2900
|
35
|
5965
|
306
|
YSF-7132
|
0.75
|
82
|
|
1450
|
35
|
3265
|
93
|
YSF-6314
|
0.12
|
68
|
|
4
|
2900
|
35
|
9336
|
474
|
YF90S-2
|
1.5
|
85
|
|
1450
|
35
|
4687
|
119
|
YSF-7114
|
0.25
|
70
|
|
4.5
|
1450
|
35
|
6658
|
150
|
YSF-7124
|
0.37
|
73
|
|
5
|
1450
|
35
|
9133
|
185
|
YSF-8024
|
0.75
|
76
|
|
960
|
35
|
6104
|
81
|
YSF-8026
|
0.37
|
68
|
|
5.6
|
1450
|
35
|
12812
|
232
|
YF90S-4
|
1.1
|
79
|
|
960
|
35
|
8471
|
101
|
YSF-8026
|
0.37
|
71
|
|
6.3
|
1450
|
35
|
18250
|
294
|
YF100L-4
|
2.2
|
82
|
|
960
|
35
|
12082
|
128
|
YF90S-6
|
0.75
|
74
|
|
7.1
|
1450
|
35
|
26120
|
373
|
YF112M-4
|
4
|
84
|
|
960
|
35
|
17296
|
164
|
YF90S-6
|
1.1
|
78
|
|
8
|
1450
|
35
|
37070
|
474
|
YF132M-4
|
7.5
|
86
|
|
960
|
35
|
24739
|
208
|
YF112M-6
|
2.2
|
79
|
|
9
|
960
|
35
|
35227
|
263
|
YF132M1-6
|
4
|
82
|
|
10
|
960
|
35
|
48326
|
3214
|
YF160M-6
|
7.5
|
83
|
|
11.2
|
960
|
35
|
67892
|
407
|
YF160L-6
|
11
|
88
|

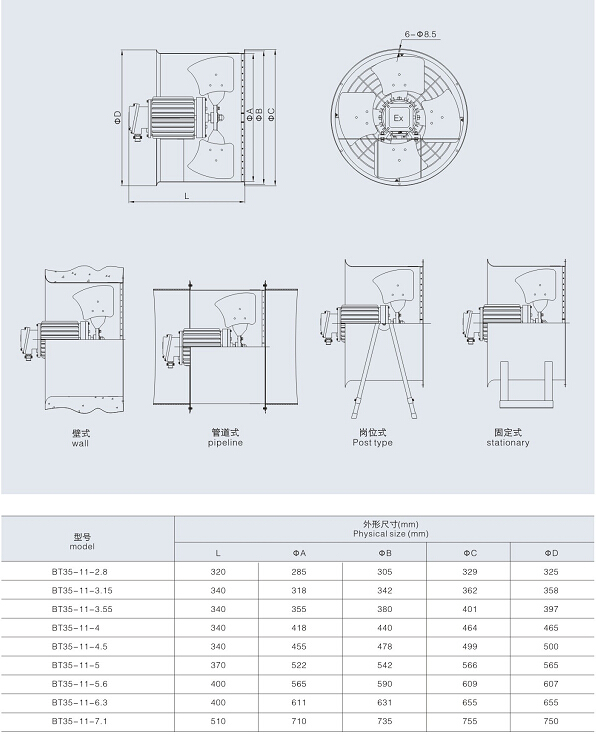

外形尺寸及安装方式
风机安装说明
1、 安装前应详细检查风机是否有损坏变形，如有损坏变形，待修理妥善后，方可进行安装。
2、 安装时要注意检查各联接部分有无松动，叶片与风筒间隙应均匀，不得相碰。
3、 联接风口管道的重量不应由风机的风筒承受，安装时应另加支撑架。
4、 在风机风口端必须装集风器，并安装防护网。
5、 风机底座必须与地基平面自然接合，不得敲打底座强制联接，以防底座变形，安装时应校正机座，加垫铁片，基本保持水平位置，然后拧紧地脚螺栓。
6、 安装完毕后，必须先进行实验，待运行正常后，才允许正式使用。
|
 |
|
|
